مانومتر چیست و چه کاربردی دارد؟ + ۱۰ کاربرد مانومتر در صنعت

قبل از خرید مانومتر بهتر است بدانیم مانومتر چیست و یا انواع کاربرد مانومتر چیست تا با توجه به نیازمان خرید بهتری داشته باشیم.

مانومتر چیست

مانومتر وسیله ای است که برای اندازه گیری فشار در نقطه ای از سیال، از طریق متعادل کردن ستون سیال استفاده می شود. مانومتر یک ابزار دارای درجه بندی بوده که اغلب برای اندازه گیری میزان فشار درون یک مایع و یا گاز به کار می رود.

روش کار مانومتر

مانومترها اغلب به شکل یک لوله u شکل بوده که دارای یک نمایشگر عقربه ای با اعداد خوانا می باشند. اغلب مانومتر ها دارای دو نوع مایع در درون لوله خود هستند که این مایع می تواند آب و یا جیوه باشد.اگر مایع درون لوله مانومتر جیوه باشد، به آن مانومتر جیوه ای و اگر درون لوله مانومتر آب باشد، به آن مانومتر آبی گفته می شود. مانومتر یک دستگاه ساده و ابتدایی، اما بسیار موثر است که برای اندازه گیری فشار استفاده می شود.به طور کلی یک انتهای لوله مانومتر باز می ماند و مستعد فشار اتمسفر است، در حالی که شیلنگ مانومتر از طریق مهر و موم محکم به منبع فشار اضافی متصل می شود.

مانومتر معمولاً به فشار گاز مرتبط است، اما برخی از انواع مانومترها نیز می توانند برای اندازه گیری فشار اعمال شده توسط مایعات نیز مورد استفاده قرار گیرد. از آنجایی که گیج فشار مانومتر فاقد قطعات مکانیکی است، به حداقل تعمیر و نگهداری نیاز دارد و بسیار دقیق است.

برای اطلاع از قیمت دستگاه اکسیژن به لینک مربوطه مراجعه نمایید و از قیمت ها اگاهی پیدا کرده و خرید خود را ثبت کنید.

کار مانومتر

اصل کار مانومتر چیست؟

اصل کار مانومتر سنجش فشار گاز یا مایع است. تعادل هیدرواستاتیک نشان می دهد که فشار یک مایع در حال سکون در هر نقطه از آن مایع یکسان و برابر است.به عنوان مثال، اگر هر دو انتهای لوله U به اتمسفر باز بماند، فشار در هر طرف برابر خواهد بود. در نتیجه سطح مایع سمت چپ اندازه همان سطح مایع سمت راست خواهد بود.در این صورت تعادل در مایع برقرار است. با این حال، اگر یک سر لوله U به اتمسفر باز بماند و دیگری به منبع گاز/مایع اضافی متصل شود، فشارهای متفاوتی ایجاد می شود.

انواع مانومتر

مانومترها انواع مختلفی دارند، که شامل مانومتر استاندارد U شکل، مانومتر اندازه گیری لوله بوردون، مانومتر روغنی، مانومتر عقربه ای و مانومتر دیجیتال می شوند.

اگر میخواهید با خواص ماسک و بخور بابونه برای لک صورت آشنا شوید مقاله مربوطه را مطالعه نمایید.

مانومتر u شکل

مانومتر U شکل از مواد فولادی یا آلومینیومی ساخته شده است. درجه بندی آن بر حسب میلی متر یا در برخی مانومترها درجه بندی به کیلو پاسکال وجود دارد. این نوع مانومتر از ساده ترین مانومتر ها به شمار می آید. کاربرد مانومتر u شکل همانند اساس کار دستگاه های فشارسنج بوده و نمی تواند مقادیر پایین فشار را اندازه گیری نماید.

اگر می خواهید در خانه خود دستگاه کسیژن ساز داشته باشید و یا حتی دارید به شما پیشنهاد می کنم مقاله معایب دستگاه اکسیژن ساز را مطالعه کنید.

مانومتر لوله بوردون

مانومترهای لوله بوردون شامل یک لوله بوردون (لوله دایره ای) هستند. یک نقطه پایانی به فشاری که باید اندازه گیری شود وصل می گردد و نقطه پایانی دیگری بسته است. کاربرد مانومتر بوردون اغلب برای آن دسته از رسانه های مایع، جامد و یا گازی است که احتمال منفجر شدن، یخ زدن و متبلور شدن در آن ها کم است.

مانومتر چیست و چه کاربردی دارد

مانومتر عقربه ای

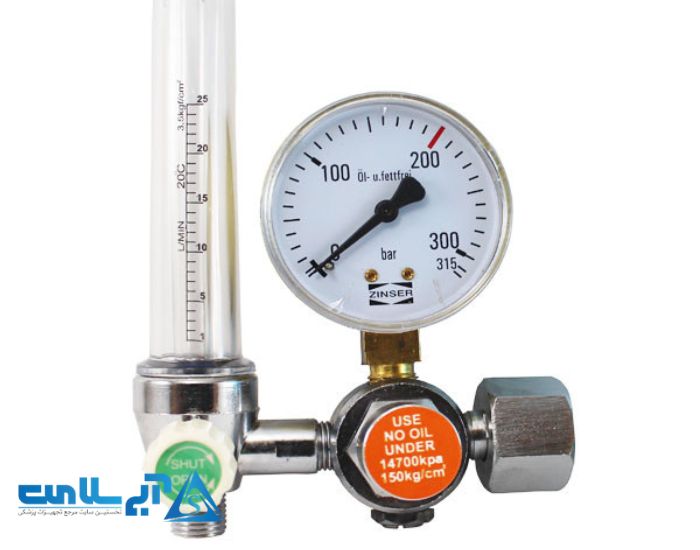

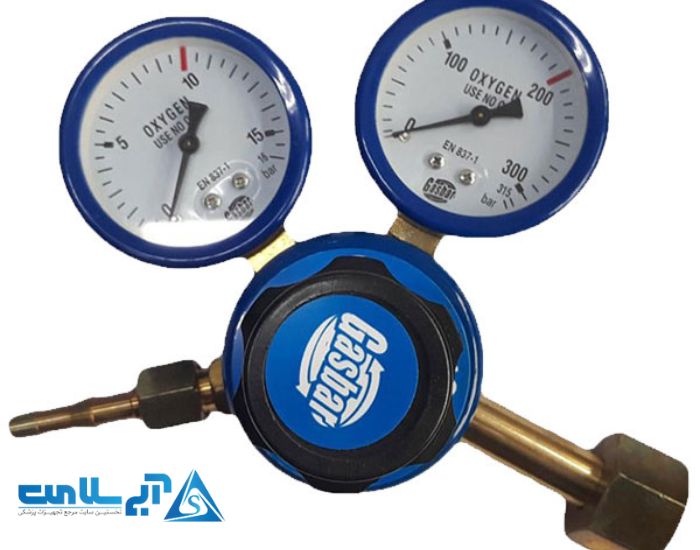

یکی از رایج ترین انواع مانومتر که در صنعت و در موارد پزشکی بسیار مورد استفاده قرار می گیرد، مانومتر عقربه ای یا آنالوگ می باشد. این نوع مانومتر ها دارای یک صفحه عقربه ای و یک ورودی بوده که فشار وارده بر سیالات را به صورت مکانیکی اندازه گیری نموده و با چرخش عقربه بر روی صفحه خود میزان عدد حاصله را نمایش می دهند. این نوع مانومتر ها دارای دو مدل عقربه ای خشک و عقربه ای روغنی هستند که مانومتر عقربه ای روغنی دارای مکانیسم ساده تری می باشد.

کاربرد مانومتر آنالوگ در پزشکی بسیار منحصر به فرد بوده و اغلب برای تعیین فشار کپسول اکسیژن مورد استفاده قرار می گیرد.اگر به دنبال خرید اکسیژن ساز هستید به صفحه اکسیژن ساز قابل حمل مراجعه نمایید.

مانومتر دیجیتال

با گذشت زمان و پیشرفت علم، مانومتر های ساده جای خود را به مانومتر های دیجیتال داده اند. در این نوع مانومتر ها به جای مایعات از مبدل های فشار برای تعیین میزان فشار موجود در سیالات استفاده می شود. این نوع مانومترها دارای یک بخش الاستیک هستند که بر اثر فشار تحریک شده و تغییر می کنند. این تغییر همان سیگنال های الکتریکی بوده که به وسیله آن میزان فشار نمایان می شود. مانومتر دیجیتال همان کار مانومترهای استاندارد آنالوگ را انجام می دهد، اما به جای مایع از یک مبدل ساز فشار استفاده می کند.

سمت کشیده مبدل، سطوح فشار را شناسایی می کند و انرژی را به سیگنال تبدیل کرده و به سرعت یک عدد را روی یک صفحه نمایش دیجیتال ارائه می دهد. این مبدل ها به سه دسته پارامتر های خازنی، پارامترهای مقاومتی و پارامتر های القایی تقسیم بندی می شوند.

  •  پارامتر های خازنی میزان فشار سیالات را برحسب تغییر شکل دو خازن ارائه می دهد.
  •  پارامتر های مقاومتی بر حسب تغییر شکل فشار، سنجیده می شوند.
  •  پارامترهای القایی از تغییر شکل قسمت القایی مانومتر اقدام به ارائه میزان فشار می نمایند.

کاربرد مانومترهای دیجیتال در صنعت بسیار تاثیر گذار است.مانومترهای دیجیتال معمولی شامل یک سیستم نظارت، نظارت بر فشار گاز و سیستم های کمپرسور نظارت هستند.

بهترین دستگاه اکسیژن ساز چه ویژگی هایی باید داشته باشد ؟ در مقاله مربوطه با ما همراه باشید تا همه چیز را در مورد یک دستگاه اکسیژن ساز خوب مطلع شوید.



مانومتر شیبدار/عمودی

دستگاهی بسیار دقیق است که مخصوصاً برای اندازه گیری دقیق فشارهای دیفرانسیل پایین تولید می شود. حفره شیبدار، امکان تعیین چندگانه حرکت مایع را در بخش پایینی بحرانی محدوده فراهم می کند.

پیشنهاد می شود مقاله واکسن کرونا را مطالعه کنید.

کاربرد مانومتر در صنعت

کاربرد مانومتر چیست؟

استفاده از مانومتر مزایای زیادی دارد.یکی از مهم ترین مزایای مانومتر که باعث رضایت افراد از کاربرد مانومتر شده است، دقت بالا و حساس بودن این دستگاه به کوچکترین تغیرات فشار است.حتی زمانی که لرزش وجود دارد، لازم نیست نگران هیچ مشکلی باشید.کاربرد مانومتر برای اندازه گیری فشار دیفرانسیل پایین و هم برای فشار بالا بخصوص در صنعت بسیار مهم می باشد.

برای خرید اکسیمتر  و اندازه گیری اکسیژن خون ، میتوانید به لینک پالس اکسیمتر انگشتی مراجعه نمایید.

کاربرد مانومتر در صنعت

  • اولین کاربرد مانومتر در صنعت، اندازه گیری فشار استاتیک و همچنین خلا است.
  • دومین کاربرد مانومتر در صنعت برای اندازه گیری میزان فشار دستگاه های جوشکاری بوده که کاربر می تواند به صورت ایمن و بدون هرگونه خطری از دستگاه های جوشکاری استفاده نماید.

از دیگر کاربرد مانومتر به موارد زیر می توان اشاره نمود:

10 کاربرد مانومتر در صنعت:

1. برنامه های نظارت بر فشار گاز و هوای کمپرسور
2. نظارت بر فشار تعمیر و نگهداری سیستم HVA.
3. اندازه گیری های فیزیولوژیکی از جمله فشار خون و جریان سیال
4. وضعیت پایش هواشناسی و آب و فاضلاب
5. معدن و کشاورزی
6. حمل و نقل
7. صنعت برش و کمپرسور و پمپ
8. پاستوریزاسیون
9. مبدل های حرارتی
10. همگن سازی
مانومتر U-Tube چگونه کار می کند و کاربرد مانومتر U-Tube چیست

برای اینکه بدانید کاربرد مانومتر اکسیژن فقط به پزشکی ختم نمی شود به مقاله کاربرد مانومتر اکسیژن چیست مراجعه نمایید.

مانومتر در صنعت

این مانومتر تفاوت دو فشار را تعیین می کند:

• فشار تک فشار
• فشار اتمسفر (گیج)، که در زمانی است که یکی از نقاط انتهایی به جو باز می شود.

هنگامی که U-Tube تا نقطه انتهایی با مایع آب، نیمه پر شود و فشار هوا روی یکی از لوله ها وارد شود، مایع حرکت می کند. بنابراین سطح یکی از لوله های آب افزایش یافته و سطح لوله دیگر روند نزولی را طی می کند. اختلاف ارتفاع، فشار لوله آب را تعیین می کند.مانومتر U-Tube Dwyer Flex-Tube فشار مثبت، منفی و دیفرانسیل را اندازه گیری می کند.این مانومتر یک نوع ساده از یک مانومتر استاندارد است و دقت ذاتی U-Tube و جنس پلاستیک مرغوب آن، دوام ساخت طولانی مدت را تضمین می کند.

یکی از وسایلی که بسیار در حجامت به کار می رود بادکش است پیشنهاد می شود مقاله نحوه استفاده از بادکش در حجامت را مطالعه فرمایید.

لوله عمودی شیب دار این مانومتر، محدوده های بالایی را با گیج های قابل نمایش در خوانش های پایین ارائه می دهد. این مدل مانومتر همچنین دارای 8 اینچ لوله پلاستیکی دوتایی انعطاف پذیر است. قسمت کوتاهی از لوله را می توان از روی اتصالات فشار عبور داد تا مایع گیج را در هنگام عبور پر کند.
جهت خرید و کسب اطلاعات بیشتر در مورد کاربرد مانومتر در صنعت با مشاوران ما در سایت آبی سلامت تماس حاصل بفرمایید.

برخی سوالات رایج:

مانومتر چیست؟

مانومتر وسیله ای است که برای اندازه گیری فشار در نقطه ای از سیال، از طریق متعادل کردن ستون سیال استفاده می شود. مانومتر یک ابزار دارای درجه بندی بوده که اغلب برای اندازه گیری میزان فشار درون یک مایع و یا گاز به کار می رود.

کاربرد مانومتر چیست؟

استفاده از مانومتر مزایای زیادی دارد.یکی از مهم ترین مزایای مانومتر که باعث رضایت افراد از کاربرد مانومتر شده است، دقت بالا و حساس بودن این دستگاه به کوچکترین تغیرات فشار است.حتی زمانی که لرزش وجود دارد، لازم نیست نگران هیچ مشکلی باشید.
